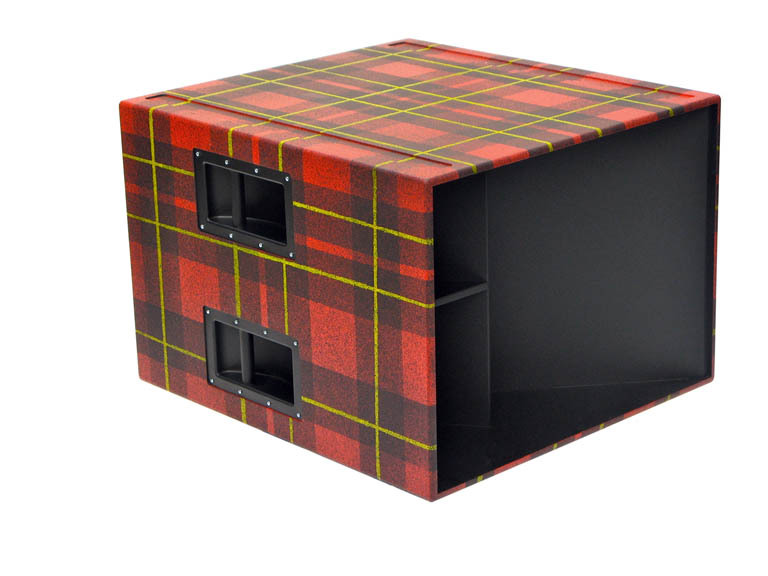

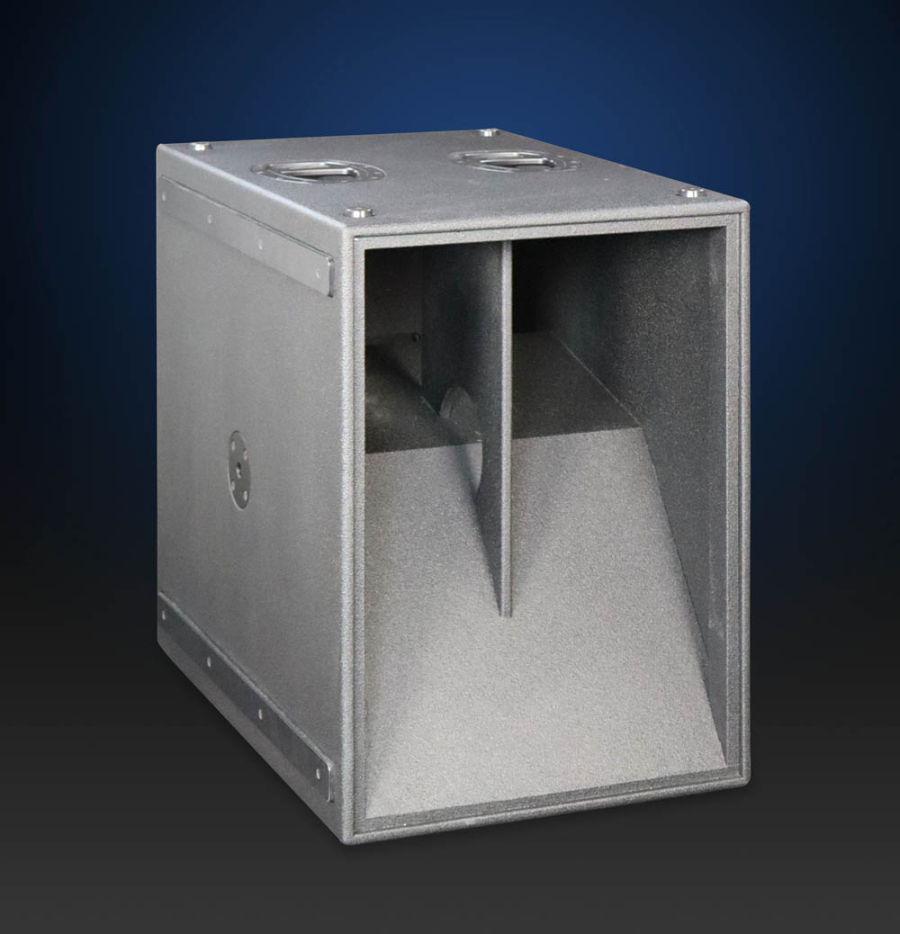

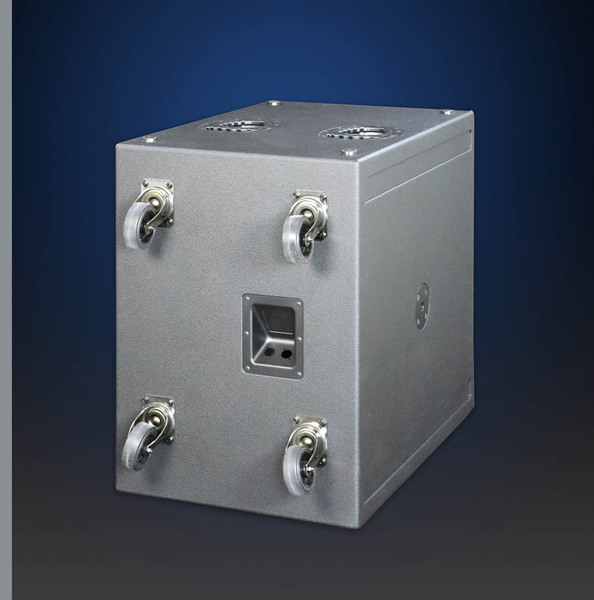

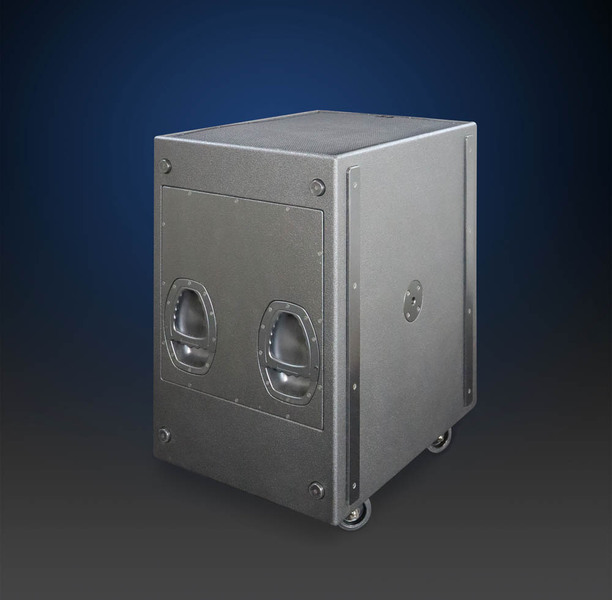

Effizientes 18"-Basshorn - Leergehäuse
100 db 1W 1m
40 - 200 Hz
Maximalpegel 140 db im Halbraum
11-schichtiges Birkensperrholz 15 mm
mit schwarzer Polyurethan-Beschichtung

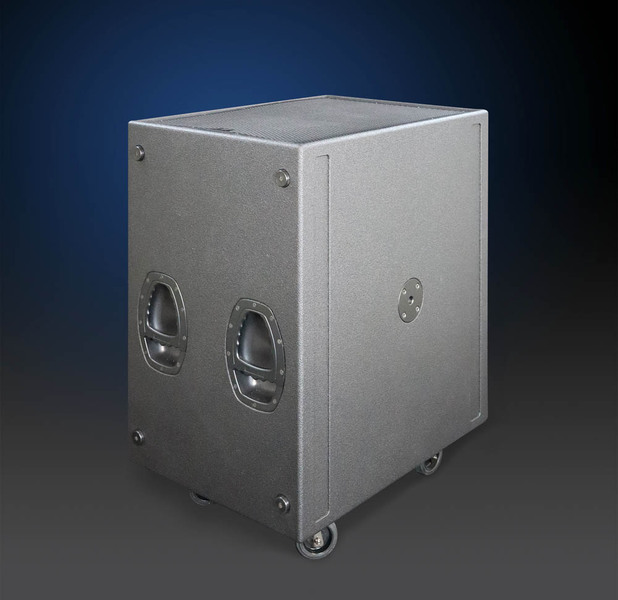

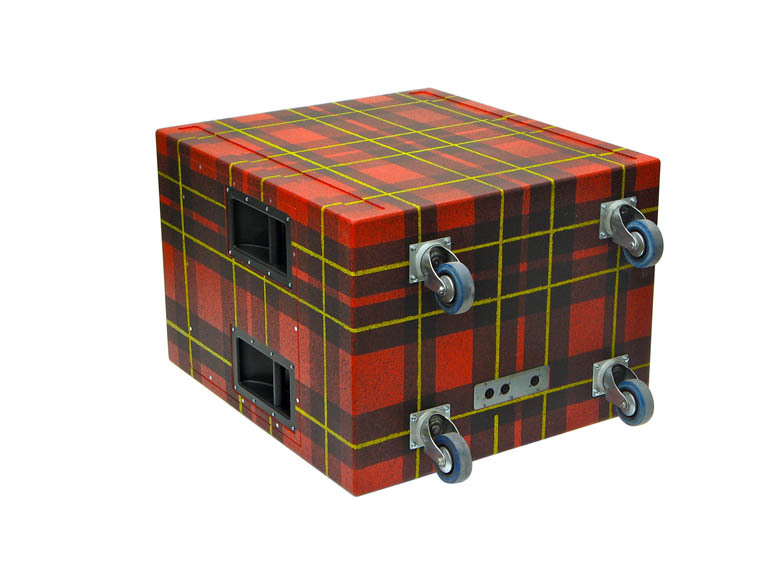

4 Rollen, 4 Griffe
B x H x T 78 x 58 x 85,5 cm ohne Rollen
45 kg mit Rollen ohne Lautsprecher
Produktion und Verkauf: www.jerichocases.de

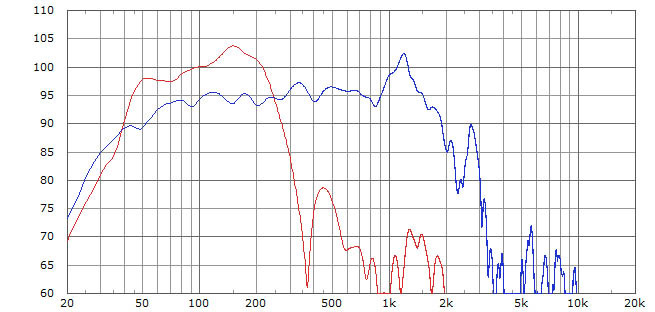

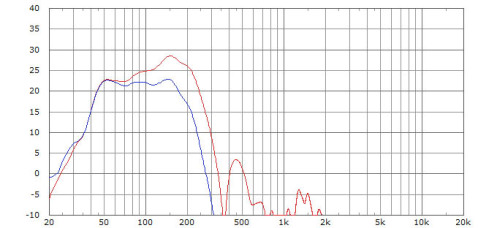

Sensitivity 1W 1m Vollraum
rot: tango mit B&C 18SW115
blau: 18SW115 im ventilierten 130 l-Gehäuse 34Hz-Abstimmung

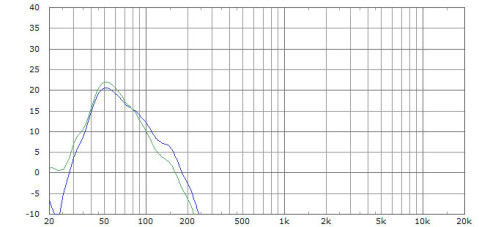

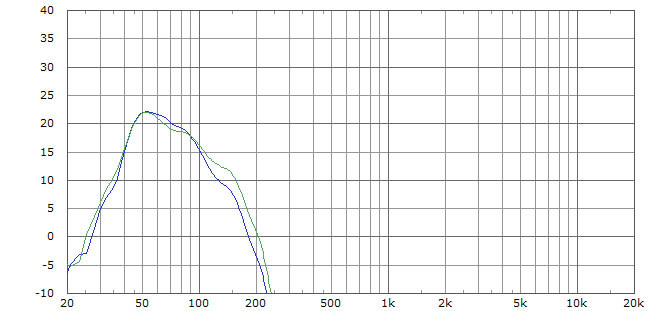

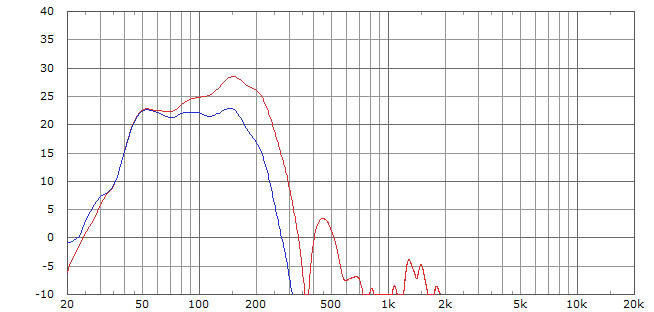

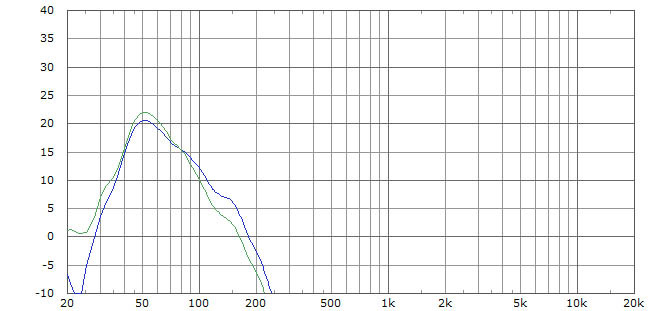

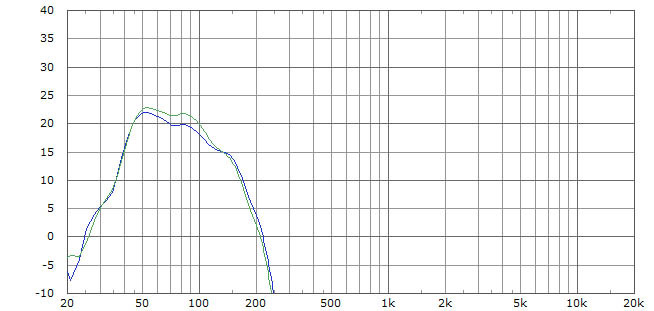

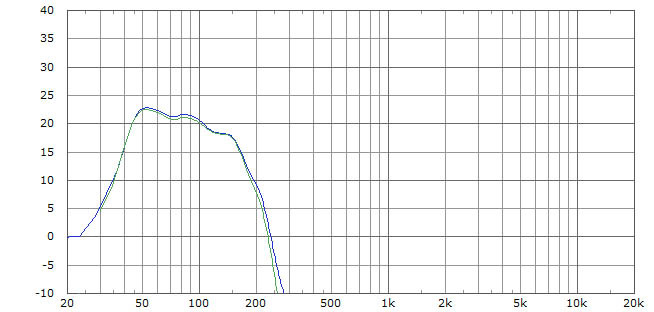

Filtereinstellungen und der jeweils
resultierende akustische Übertragungsbereich
Wir entwickeln ein Basshorn: Exponentialformel in Taschenrechner eingeben, Zeichnung erstellen (3D!), eine Faltung zaubern, fertig.
Wie klingt´s? Hmmm…
Hier nicht aufzugeben heißt 20, 30 Prototypen zu bauen und die aus AJ-Horn oder Hornresp bekannten Elemente einzubauen, vielleicht auch andere die aus Platzgründen hier nicht behandelt werden.
Dank des Fortschritts in der Rechner-Hardware und Jörg Panzers ABEC3 kann ein Großteil der Versuchsgehäuse mittlerweile virtuell erstellt und so manche Birkenfurnierschichtplatte eingespart werden.
Der Lockdown eröffnete die Möglichkeit ins Detail zu gehen:
Ein zeitgemäßer 18"-Tieftöner, rückseitig ein geschlossenes Volumen, nach vorne eine Kammer die gerade groß genug ist den gedrehten Lautsprecherkorb zu fassen, treiben das eigentliche Horn an.
• Von der Transformation auf die vierfache Membranfläche abgesehen ein Bandpass 4. Ordnung und somit akustisch vergleichbar mit einer ventilierten Box jedoch ohne akustischen Kurzschluss.
• Die Option Druck oder Wellenfront am Rechner sichtbar zu machen sichern neben einer punktgenauen Kühlung symmetrische Druckverhältnisse auf der Membrane.
Nicht ganz einfach den Treiber thermisch oder mechanisch in Bedrängnis zu bringen.
• Die Bedämpfung des Membranhubs durch die Rückkammer erübrigt, sofern keine Infraschall-Exzesse zu erwarten sind, einen elektronischen Hochpass.
Wer dennoch einen setzen möchte sollte vor Augen haben, daß ein 40 Hz-LR24-Filter schon von 60 Hz abwärts alles nach unten zieht.
Also eher ein 12db-Filter bei 30 Hz.
• Der gedrehte Treiber erfordert eine Drehung der Polarität. 1+ an schwarz, 1- an rot.
• Wie addiert man zwei davon?
Egal. Die Abmessungen sind verglichen mit den Wellenlängen hinreichend klein. Ob man zu einem V- oder W-förmigen Trichter koppelt kann unter kosmetischen Gesichtspunkten entschieden werden. Die Unterschiede zwischen stehendem oder liegendem Betrieb sind marginal.
• Die Grenzen:
220 Hz nach oben, 34 Hz nach unten wenn man etwas nachhilft, das Pegellimit ist mit 2kW noch nicht erreicht.
• Wie klingt´s?
....uhff.
050623
